Многозадачный, многопользовательский пакет программного обеспечения SCADA система «SyTRACK» предназначен для проектирования, технологического программирования и реализации исполнения программ управления АСУ ТП в реальном времени. В зависимости от решаемых задач SyTrack предполагает нижеперчисленные различные варианты лицензирования, которые могут комбинироваться между собой.

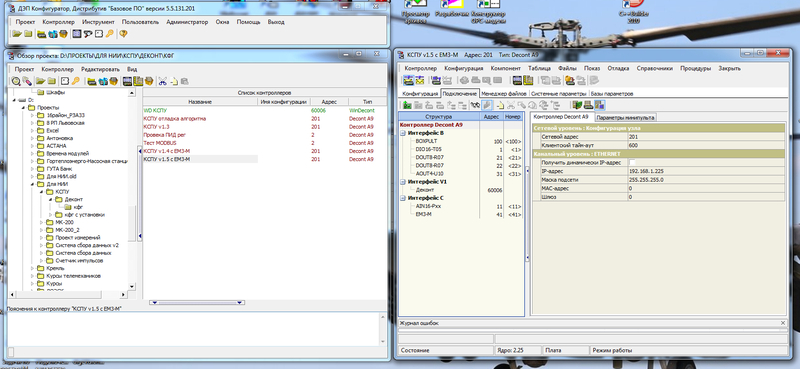

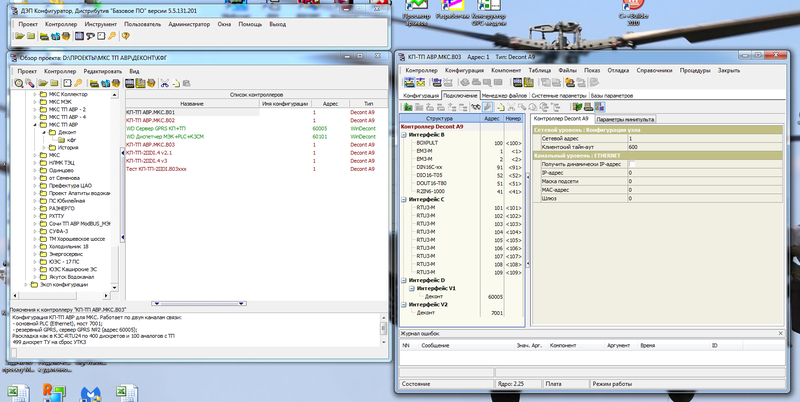

Программное обеспечение «SyTrack-TOOL» CONFIG используется для настройки, отладки и диагностики системы. Предназначено для создания, редактирования образов контроллеров и для настройки функциональных возможностей конкретного контроллера в системе.
Позволяет:
Программное обеспечение «SyTrack-TOOL» ParmSystemConfig предназначено для изменения заводских установок модуля, а также для чтения и записи календаря в модулях PLX. Программа может работать как непосредственно с модулем через преобразователь USB-RS485, так и через контроллер комплекса «ДЕКОНТ», если в их конфигурациях будет прописан этот модуль.

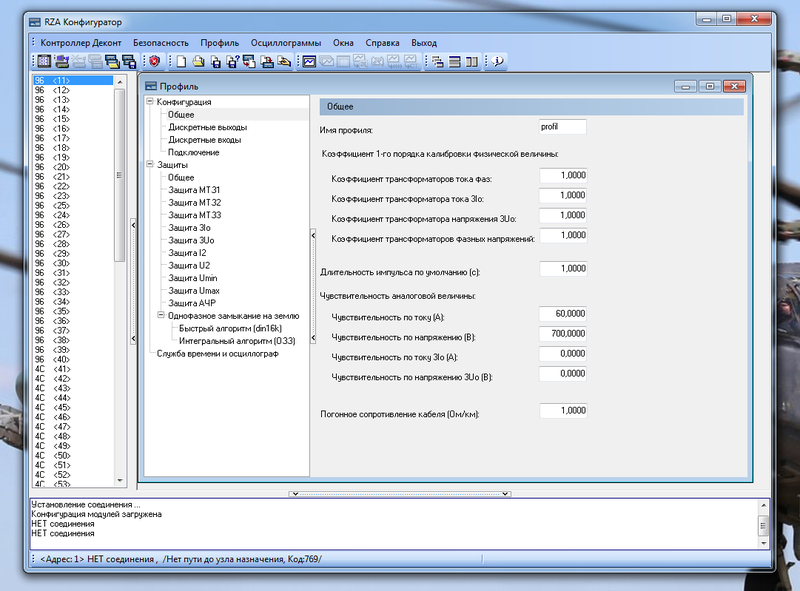

Программное обеспечение «SyTrack-TOOL» RZAConfig предназначено для работы с устройством релейной защиты RZA.
Обеспечивает выполнение следующих функций:
Программное обеспечение «SyTrack-TOOL» RZATrendView предназначено для отображения осциллограмм, сохраненных в формате COMTRADE (*.CFG) и DEP RZA (*.RZA), расчета и анализа сигналов на частотной и векторной диаграммах и определения места повреждения (ОМП). Программа позволяет отображать первичные и вторичные измерения.
Программное обеспечение «SyTrack-TOOL» ModuleAdrConfig предназначено для установки адреса или скорости модуля без использования минипульта с помощью адаптера USB-RS485. Также предназначено для установления связи с модулем, вычитыванием его типа, текущего адреса, скорости и ряд других параметров.
Программное обеспечение «SyTrack-TOOL» DEVELOP предоставляет возможность создавать прикладные и пользовательские алгоритмы и вычисления. Поддерживает язык FDB стандарта МЭК 61131 - язык функциональных блоковых диаграмм. Является средой разработки прикладных алгоритмов для контроллеров из состава комплекса «ДЕКОНТ» и виртуальных контроллеров WinDecont, работающих в ОС Windows. Дает возможность создавать и редактировать собственные прикладные алгоритмы.

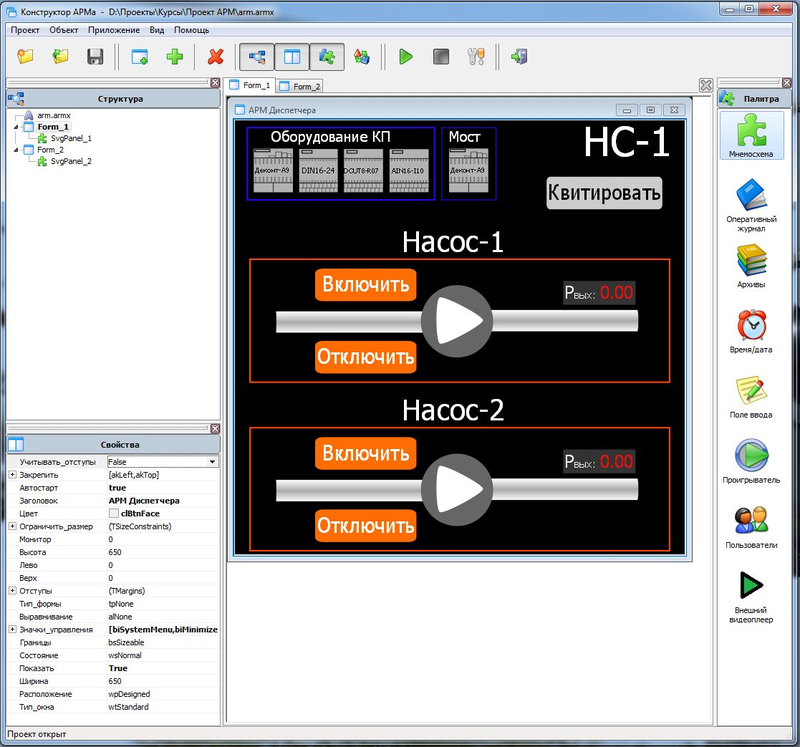

Программное обеспечение «SyTrack-TOOL» ARMBuilder предназначено для разработки автоматизированного рабочего места (АРМа). Включает в себя опционально средства конфигурирования, визуализации мнемосхем, а также клиентский и серверный модули АРМа. Работает в двух режимах: конфигурационный и рабочий. В конфигурационном режиме программа выполняет роль визуальной среды разработки АРМа. В рабочем режиме программа выполняет роль самого АРМа.
Программное обеспечение «SyTrack-TOOL» OPCModelBuilder является средой для создания ОРС-модели. Оно позволяет описывать объект автоматизации как древовидную структуру элементов, которые доступны через OPC-интерфейс (элементы модели). Кроме описания структуры объекта, с помощью программы можно также создать алгоритмы управления объектом и алгоритмы архивирования данных.
Программа имеет набор базовых типов и функций, которые можно использовать при построении модели. Кроме этого, позволяет создавать свои типы и наборы функций для них.
Программное обеспечение «SyTrack-TOOL» SubstationARM представляет собой автоматизированное рабочее место (АРМ) пользователя подстанции. Представляет информацию в виде общей схемы и детальных мнемосхем объектов. Ведет непрерывный контроль состояния всех сигналов, целостности линий связи и исправности оборудования телемеханики, обеспечивает функции контроля оперативного состояния, алармов, просмотр исторических трендов, управление, формирование отчетных документов.
Программное обеспечение «SyTrack-TOOL» SubstationConfig предназначено для сбора данных о текущем состоянии оборудования подстанции и передачи информации на верхние уровни диспетчерского управления, а также для управления энергообъектами с верхних уровней (применение в системах сбора и передачи информации (ССПИ). Может использоваться на разных стадиях развертывания системы, а так же при последующей её эксплуатации. Вся информация о структуре ССПИ подстанции (описание узлов ПТК, используемого оборудования, каналов связи и сигналов) хранится в файле MS Office Excel. Кроме этого работа с описанием значительно упрощена, благодаря использованию справочников, подсказок и «всплывающих» меню.
Программное обеспечение «SyTrack-WRT» WinDecont является базовой исполнительной средой реального времени для установки на компьютере. Предназначено для интеграции компьютера в технологическую сеть комплекса «ДЕКОНТ». Позволяет собирать информацию со всех устройств, подключенных к технологической сети, создавать описание нескольких виртуальных контроллеров и запускать их на исполнение. Программа опционально через стандартный механизм обмена данными со SCADA-системами (OPC-интерфейс) обеспечивает доступ к базам текущих параметров контроллера и элементам модели.
Программное обеспечение «SyTrack-WRT» WinDecont-HOTRES предназначено для организации отказоустойчивого кластера, включающего в себя два компьютера: основной и резервный (горячий резерв). Резервный компьютер в кластере контролирует работу основного и в случае сбоя берет функции основного на себя. Синхронизация файлов и настроек между компьютерами происходит автоматически.
Программное обеспечение «SyTrack-WRT» ARC представляет собой инструментальное средство, предназначенное для управления хранилищами архивов, расположенных на данном компьютере. Часть функций доступна в интерактивном режиме, например, создание хранилища, просмотр и редактирование справочников. Основное назначение - это оперативное обслуживание хранилищ, в которые ведется запись архивных данных. К такому обслуживанию относятся операции: подчистка хранилища (удаление устаревших архивных данных), резервное копирование и т.д.
Программное обеспечение «SyTrack-WRT» LINK предназначено для представления компьютера с операционной системой Windows в качестве виртуального контроллера. Это необходимо для включения компьютера в технологическую сеть при организации обмена данными по сети с другими контроллерами. Также осуществляется ведение базы текущих значений, обслуживание модулей ввода/вывода, подключенные к компьютеру.

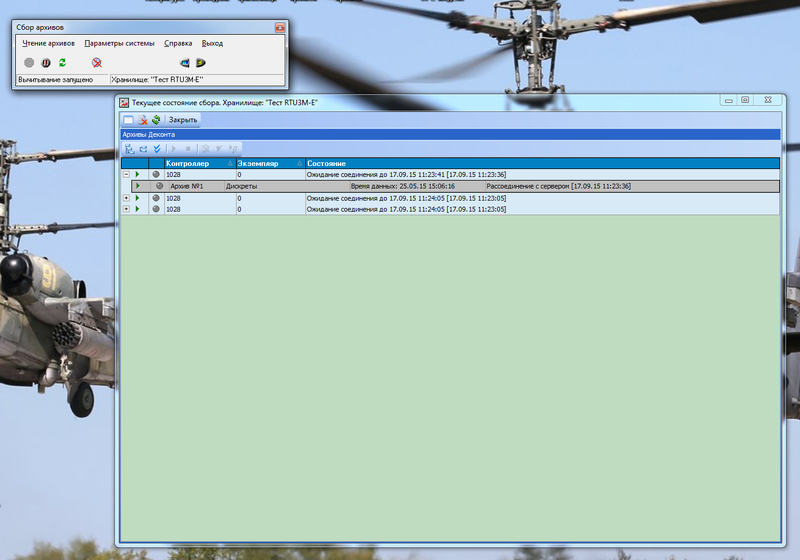

Программное обеспечение «SyTrack-WRT» ARC-ClientNet предназначено для вычитывания архивных данных в хранилище архивов на компьютере.
Вычитывание архивных данных может производиться:
Программное обеспечение «SyTrack-WRT» ARC-View предназначено для обработки, отображения, автоматического дочитывания данных обработки, печати и экспорта в текстовом и графическом виде архивных данных, расположенных в хранилище. Программа поддерживает многооконный интерфейс.
Основные функции программы:
Программное обеспечение «SyTrack-WRT» ARM-SERVER - серверная часть автоматизированного рабочего места. Поддерживает неограниченное количество сетевых клиентов. Содержит информацию о текущих и исторических данных, различные мнемосхемы, формирует информацию для оперативного контроля состояния всех сигналов, линий связи, оборудования телемеханики и т.д. Подключение клиентских мест осуществляется по протоколу OPC.

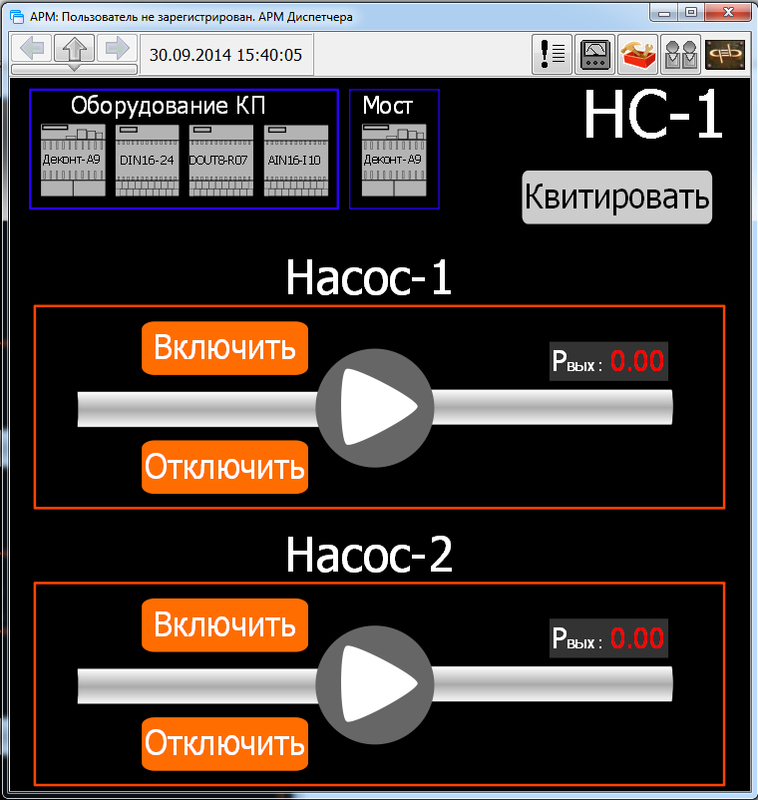

Программное обеспечение «SyTrack-WRT» ARM-CLIENT - клиентская часть автоматизированного рабочего места пользователя, представлена так называемым “толстым” клиентом, то есть АРМ-ом диспетчера, на котором сконцентрированы основные правила работы системы и расположен пользовательский интерфейс программы. Подключение к серверному месту осуществляется по протоколу OPC.
Программное обеспечение «SyTrack-WRT» ARM-Lib предназначено для построения графического отображения АРМ диспетчера в ПО «SyTrack-Tool» ARMBuilder. Программное обеспечение «SyTrack-WRT» ARM-Lib представляет из себя набор стандартных библиотек-шаблонов графических файлов, в которых поставляются различные изображения элементов с заданным поведением, в зависимости от области применения SCADA-системы. Имеет библиотеку типовых графических модулей-образцов для разных сфер применения (электроэнергетика, отопление, вентиляция, горношахтная автоматика и др.).
Программное обеспечение «SyTrack-PLC» RTMEX представляет собой базовую исполнительную среду реального времени, предназначенную для установки в контроллерах комплекса «ДЕКОНТ». Является операционной системой (оболочкой) реального времени.
Всё программное обеспечение контроллера запускается под данной оболочкой.
Программа обеспечивает выполнение следующих функций:
Программное обеспечение «SyTrack-PLC» USO позволяет обрабатывать текущие данные с модулей ввода/вывода: инициализация модулей, периодическое сканирование, чтение текущих значений, выдача команд управления, набор функций первичного преобразования (обработка дребезга, инвертирование сигналов, пересчет кодов АЦП в физические величины и др).
Программное обеспечение «SyTrack-PLC» NETPLC позволяет обеспечивать обмен текущими данными по сети с другими контроллерами:
Программное обеспечение «SyTrack-PLC» SYNTIME опционально осуществляет ведение единого времени по различным протоколам (NTP, SyBus). Выполняет синхронизацию времени контроллеров в системе, синхронизацию времени модулей ввода/вывода.
Программное обеспечение «SyTrack-PLC» ARC представляет собой набор компонентов, которые позволяют выполнять архивирование данных (события, аналоги, счетчки) в контроллере комплекса «ДЕКОНТ». В архиве дискретных сигналов фиксируется все изменения дискретов с соответствующим временем. Архив аналогов ведется как по изменению, так по заданному периоду - среднее, минимальное максимальное и др. Архивирование счетчиков происходит как по изменению, так и по приращению.
Программное обеспечение «SyTrack-PLC» ARC-USO предназначено для сбора архивов с модулей ввода/вывода и внешних устройств (для которых написана задача сбора архивов). Сохранения полученных данных происходит во внутренней флеш-памяти контроллера.
Программное обеспечение «SyTrack-PLC» ARC-RZA предназначено для вычитывания трендов из модулей RZA по протоколу SyNet.
Программное обеспечение «SyTrack-PLC» HOTRES предназначено для организации отказоустойчивого кластера, включающего в себя два контроллера: основной и резервный (горячее резервирование). Кластер - это группа из двух контроллеров, действующих совместно для обеспечения безотказной работы и воспринимаемых клиентом как единый элемент. Резервный контроллер в кластере контролирует работу основного и в случае сбоя берет функции на себя. Синхронизация файлов и настроек между контроллерами происходит автоматически.
Программное обеспечение «SyTrack-PLC» DEV осуществляет выполнение алгоритмов в контроллере, созданных с помощью программного обеспечения «SyTrack-TOOL» DEVELOP. Поддерживает язык FDB стандарта МЭК 61131.
Программное обеспечение «SyTrack-PLC» DRV-SYBUS реализует протокол обмена с модулями ввода/вывода по локальной технологической сети SYBUS на физическом интерфейсе RS-485. Обеспечивает повышенную защищённость и оптимизацию по объему передаваемых данных.
Программное обеспечение «SyTrack-PLC» DRV-SYNET реализует протокол обмена между контроллерами. Протокол SYNET относится к классу протоколов, описываемых 7 (семи) уровневой моделью взаимодействия открытых систем (Open Systems Interconnection, OSI).
Программное обеспечение «SyTrack-PLC» DRV-IEC-61850-8-1-Server реализует функции сервера (MMS-сервера) в соответствии со стандартом МЭК-61850-8-1. Поддерживает динамические и статические наборы данных, обеспечивает доступ к текущим данным с помощью команд чтение\запись. Ведет небуферированные и буферированные отчеты и обеспечивает доступ к ним в соответствии со стандартом протокола. Поддерживает серверную часть протокола обмена файлами.
Программное обеспечение «SyTrack-PLC» DRV-IEC-61850-8-1-Client реализует функции клиента (MMS-клиента) в соответствии со стандартом МЭК-61850-8-1. Обеспечивает опрос объектов, указанных в конфигурации, получение информации об изменившихся значениях, выдачу команд.
Поддерживает динамические и статические наборы данных (data set), обмен с помощью механизма небуферированных и буферированных отчетов (control report), обмен с помощью команд чтение\запись, обмен файлами.
Программное обеспечение «SyTrack-PLC» DRV-IEC-61850-GOOSE поддерживает протокол модели общего события на подстанции в соответствии со стандартом МЭК-61850-8-1. Обеспечивает возможность быстрого и надежного распределения значений входных и выходных данных по всей системе. Поддерживаются оба механизма издателя и подписчика.
Программное обеспечение «SyTrack-PLC» DRV-IEC-61850-9-SV обеспечивает протокол в соответствии со стандартом МЭК-61850-9. Предназначен для быстрого обмена выборочными измеренными значениями в кадре данных Ethernet с цифровыми интеллектуальными устройствами (трансформаторами тока, трансформаторами напряжения).
Программное обеспечение «SyTrack-PLC» DRV-IEC-101-M предназначено для подключения устройств, поддерживающих протокол МЭК-60870-5-101 в режиме «Слейв». Обеспечивает чтение дискретов (ТС), аналогов (ТИ) и счетчиков (ТИИ). Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы. Также поддерживается телеуправление и синхронизация времени.
Программное обеспечение «SyTrack-PLC» DRV-IEC-101-S предназначено для подключения устройств, поддерживающих протокол МЭК-870-5-101 в режиме «Мастер». Обеспечивает доставку параметров из базы дискретов (ТС), аналогов (ТИ), счетчиков (ТИИ). Также поддерживает телеуправление и синхронизацию времени. Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы.
Программное обеспечение «SyTrack-PLC» DRV-IEC-104-M предназначено для подключения устройств, поддерживающих протокол МЭК-60870-5-104 в режиме «Слейв». Обеспечивает чтение дискретов (ТС), аналогов (ТИ) и счетчиков (ТИИ). Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы. Также поддерживается телеуправление и синхронизация времени.
Программное обеспечение «SyTrack-PLC» DRV-IEC-104-S предназначено для подключения устройств, поддерживающих протокол МЭК-870-5-104 в режиме «Мастер». Обеспечивает доставку параметров из базы дискретов (ТС), аналогов (ТИ), счетчиков (ТИИ). Также поддерживает телеуправление и синхронизацию времени. Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы.
Программное обеспечение «SyTrack-PLC» DRV-IEC-103-M предназначено для подключения устройств, поддерживающих протокол МЭК-870-5-103 в режиме «Слейв». Обеспечивает доставку параметров из базы дискретов (ТС), аналогов (ТИ), счетчиков (ТИИ). Также поддерживает телеуправление и синхронизацию времени. Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы.
Программное обеспечение «SyTrack-PLC» DRV-MODBUS-M предназначено для подключения устройств, поддерживающих протокол MODBUS в режиме «Слейв». Обеспечивает чтение и запись битовых и регистровых данных устройства, чтение дискретов (ТС), аналогов (ТИ) и счетчиков (ТИИ). Возможны фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы. Также поддерживается телеуправление и синхронизация времени.
Программное обеспечение «SyTrack-PLC» DRV-MODBUS-S предназначено для подключения устройств, поддерживающих протокол MODBUS в режиме «Мастер». Обеспечивает доставку параметров из базы дискретов (ТС), аналогов (ТИ), счетчиков (ТИИ). Также поддерживает телеуправление и синхронизацию времени. Возможна фоновая, спорадическая передача и передача по команде общего опроса и команде опроса группы.
Программное обеспечение «SyTrack-PLC» DRV-SPABUS-M предназначено для подключения устройств, поддерживающих протокол SPA-Bus Slave фирмы ABB. Обеспечивает вычитывание из устройств входов, выходов, уставок, переменных. Способно посылать широковещательные сигналы установки времени. Обеспечивает чтение и запись данных устройства.
Программное обеспечение «SyTrack-PLC» DRV-TK113-S предназначено для подключения устройств к комплексу «TK113 Мастер». Взаимодействует с «TK113 Мастер» посредством протокола «TK113». С помощью протокола обеспечивается доставка в комплекс параметров ТС (дискреты), ТИТ (аналоги) и выполнение команд ТУ (телеуправления-дискреты).
Программное обеспечение «SyTrack-PLC» DRV-GRAN-S предназначено для подключения устройств к комплексу «ОИК-Диспетчер» фирмы «НТК-ИНТЕРФЕЙС». Взаимодействует с «ОИК-Диспетчер» посредством протокола «гранит расширенный». С помощью протокола обеспечивается доставка в комплекс параметров ТС (дискреты), ТИТ (аналоги), ТИИ (счетчики) и выполнение команд ТУ (телеуправления-дискреты).
Программное обеспечение «SyTrack-PLC» DRV-AIST-S предназначено для подключения устройств к комплексам, поддерживающим протокол «АИСТ» (модифицированный) в режиме «Мастер». С помощью протокола обеспечивается доставка параметров из базы дискретов (ТС), аналогов (ТИ) и выполнение команд ТУ.
Программное обеспечение «SyTrack-PLC» DRV-GENIBUS-M предназначено для контроллеров CU-300, CU3, MP204 фирмы Grundfos для вычитывания из них текущих измеряемых параметров и телеуправления.
Программное обеспечение «SyTrack-PLC» DRV-LINK предназначено для подключения внешних устройств к контроллерам комплекса «ДЕКОНТ». Программа представляет собой набор драйверов, необходимых для работы с устройствами.
Программное обеспечение «SyTrack-PLC» DRV-RS485 содержит драйвер, необходимый для функционирования сетевой среды RS485.
Программное обеспечение «SyTrack-PLC» DRV-RS232 содержит драйвер, необходимый для функционирования сетевой среды RS232.
ПО «SyTrack-PLC» DRV-MH
Сетевая среда МH
Программное обеспечение «SyTrack-PLC» DRV-MH содержит драйвер, необходимый для функционирования сетевой среды MH.
Программное обеспечение «SyTrack-PLC» DRV-ML содержит драйвер, необходимый для функционирования сетевой среды ML.
Программное обеспечение «SyTrack-PLC» DRV-MD содержит драйвер, необходимый для функционирования сетевой среды MD.
Программное обеспечение «SyTrack-PLC» DRV-GPRS содержит драйвер, необходимый для функционирования сетевой среды GPRS.
Программное обеспечение «SyTrack-PLC» DRV-ETH содержит драйвер, необходимый для функционирования сетевой среды Ethernet. Включает средства конфигурирования сетевых настроек интерфейса «E» (ETHERNET) контроллеров комплекса «ДЕКОНТ».
Программное обеспечение «SyTrack-PLC» SMS осуществляет отправку SMS-сообщений о важных событиях (текстовая строка с набором значений переменных) по списку телефонных номеров.
Драйвер сетевой среды MH (прием/передача модулированного сигнала по выделенной линии через каналообразующую аппаратуру - ТЧ-канал - и аппаратуру уплотнения)
Реализация зашифрованных каналов обмена информацией типа «точка-точка» или «сервер-клиенты (контроллеры)»
Реализация web-сервера для мониторинга работы программных модулей в среде RTMEX
Серверная часть реализации сетевого протокола для синхронизации внутренних часов устройств ПТК
Клиентская часть реализации сетевого протокола для синхронизации внутренних часов устройств ПТК
Реализация драйвера обмена с приборами учета сторонних производителей
Реализация функций УСПД
Предоставление учетной информации и мониторинг работы УСПД во внутреннем web-сервере
Реализация протокола DLMS/COSEM (СПОДЭС) согласно МЭК 62056 в режиме «мастер/ведущий»
Реализация драйвера передачи данных учета и УСПД ив протоколе RTU-327 (ABB) в режиме «слейв/ведомый»
Реализация ftp-сервера для доступа к файлам контроллера
Серверная часть реализации сетевого протокола «OPC UA»
Реализация внутреннего snmp-сервера для консолидации диагностической информации от подключённых к сети устройств ПТК
Реализация snmp-клиента для контроля или управления группой устройств ПТК в компьютерной сети
Реализация драйвера обмена с МПУ РЗиА MICOM
Реализация драйвера обмена с МПУ РЗиА Сириус
Реализация защиты технологической информации для обеспечения требований ФЗ №187 от 26.07.2017 г. и подзаконных актов к контроллерам АСУ ТП
Программный шлюз для доступа к технологической беспроводной сети ПТК «КОНДОР»
Предоставление мониторинга и статистики работы технологической беспроводной сети ПТК «КОНДОР» во внутреннем web-сервере
Сервер доступа к последовательным интерфейсам контроллера по TCP (TCP to xRS-485)
Сервер доступа к последовательным интерфейсам контроллера по UDP (UDP to xRS-485)
Реализация функций дистанционного управления из диспетчерских центров
Автоматизированное рабочее место (АРМ) пользователя подстанции (ПС) SCADA SyTrack. Используется на отдельном от сервера SyTrack компьютере. Информация представлена в виде общей схемы и детальных мнемосхем объектов. АРМ ведет непрерывный контроль состояния всех сигналов, целостности линий связи и исправности оборудования телемеханики, обеспечивает функции контроля оперативного состояния, алармов, просмотр исторических трендов, управление, формирование отчетных документов.
Инструментарий для единого описания ПС на всех стадиях автоматизации (проектирование, пусконаладка, эксплуатация)
Пакет компонентов, необходимых для работы УС. В состав входит:
Пакет компонентов, необходимых для работы УТМ. В состав входит:
Ведение архива исторических данных в заданных форматах и за заданные интервалы времени (телеинформация, осциллограммы и т.п.) по энергообъекту.
Предоставление данных АРМ ОП для генерации отчетов и построения трендов на основе оперативной и статистической производственной информации.
Возможно кластерное исполнение – 100% горячее резервирование – без потери событий.
Удовлетворяет требованиям ФСК по устойчивости работы в режиме повышенной информационной нагрузки «шторм».
Ведение базы данных текущих значений телеинформации по энергообъекту.
Хранение мнемосхем АРМ ОП. Защита от несанкционированного доступа, информационная безопасность и разграничение прав (уровней) доступа к системе и функциям (авторизация и аутентификация).
Возможно кластерное исполнение – 100% горячее резервирование.
Ведение базы данных экрана коллективного пользования (диспетчерского щита) энергообъекта. Возможно кластерное исполнение – 100% горячее резервирование.
Состав:
Пакет стандартных компонентов:
